Pasar kabel tray yang berkembang secara dinamis saat ini menawarkan kepada para profesional keseluruhan spektrum sistem perakitan yang berbeda, termasuk banyak jenis cable tray untuk penggunaan luas. Dalam edisi “Tenaga Profesional” ini, kami menyarankan agar tidak tersesat di hutan menawarkan yang ada, dan juga, atau mungkin yang pertama, bagaimana memilih kabel tray untuk investasi yang direncanakan dengan tepat. Sebenarnya, aman, perspektif dan ekonomis, yaitu layaknya seorang Tukang Profesional.
Saat memilih kabel tray untuk investasi kita, pertama-tama kita harus mengetahuinya dengan baik. Karena, walaupun kelihatannya jelas, memang, seperti halnya desain lainnya, kita harus menyeimbangkan kebutuhan pengguna saat ini dan masa depan. Disarankan untuk memperkirakan tingkat cadangan secara wajar, agar tidak membahayakan investasi, namun pada saat bersamaan tidak mengarah pada situasi di mana diperlukan penggantian sebagian atau tempat pemasangan baru dalam waktu singkat.
Untuk memastikan pemasangannya cukup tahan lama, pertama-tama perlu mengikuti prinsip sederhana untuk memilih beban rute kabel selama satu meter. Oleh karena itu, perancangan itu sendiri harus dimulai dengan perhitungan:
- jumlah kabel yang akan kita jalankan di saluran tertentu;
- penentuan diameter dan massa masing-masing satu meter dari masing-masing kabel ini;
- dan kemudian berdasarkan perkiraan di atas dari total beban per meter linier dari baki kabel.
Pada langkah selanjutnya Anda harus menggunakan data yang disiapkan oleh produsen, mengenai jarak dukungan. Pada grafik yang sesuai (lihat gambar) kita temukan pada sumbu vertikal muatan yang diperbolehkan dan membimbing garis horizontal (sejajar dengan sumbu yang menentukan jarak penopang), kita menemukan persimpangan dengan kurva yang menunjukkan beban maksimum yang diperbolehkan.
Setelah menemukan titik ini, kami mengarahkannya dari garis vertikal ke bawah dan membaca nomor yang diperlukan pada sumbu jarak dukungan.
Dengan cara ini, perlu dianalisis beberapa jenis palung yang kondisi teknisnya terpenuhi, lalu hitung opsi mana yang lebih menguntungkan kita. Mungkin ternyata bahwa dasar sungai yang lebih murah membutuhkan penggunaan pendukung yang lebih sering, yang karenanya dapat meningkatkan keseluruhan investasi.
Perlu dicatat di sini bahwa kekuatan nampan kabel tergantung pada dua parameter: ketebalan lembaran dari mana mereka dibuat dan tinggi sisi mereka. Itu tidak tergantung pada lebar mereka. Oleh karena itu, untuk setiap kelompok palung (yaitu, palang lembaran logam yang berbeda dan dengan ketinggian sisi yang berbeda) produsen menempatkan bagan beban terpisah dalam katalog.
Namun, saat merancang investasi, biasanya kita sudah tahu bagaimana saluran kabel Trough SKS 620 lebar akan dibutuhkan. Kami menghitung ini berdasarkan jumlah yang direncanakan dari kabel listrik dan pengetahuan tentang diameternya. Yang terakhir dapat ditentukan dengan menggunakan katalog produsen kabel – namun, ada beberapa perkiraan yang diremehkan dari perhitungan diameter sebagai saluran melingkar antara mana terdapat ruang bebas.
Atau kita juga memperkirakan semuanya sendiri, karena kuadrat diameter dikalikan dengan jumlah kabel – maka kita mungkin mendapatkan cadangan untuk pengembangan rute di masa depan dengan kabel tambahan.
Yang tak kalah pentingnya adalah memberikan ventilasi minimal pada kabel yang diletakkan di palung. Untuk alasan ini, produsen juga harus memberikan masing-masing penampang yang berguna, yang menjamin peletakan kabel secara gratis. Dan karena aturan yang bagus adalah setiap kabel yang ditumpuk harus dilekatkan pada palung, kita juga harus memperhitungkan kebutuhan untuk menempatkan elemen lain, misalnya blok koneksi, di baki kabel saat mempertimbangkan masalah ventilasi. Yang tak kalah pentingnya adalah memberikan ventilasi minimal pada kabel yang diletakkan di palung.
Untuk alasan ini, produsen juga harus memberikan masing-masing penampang yang berguna, yang menjamin peletakan kabel secara gratis. Dan karena aturan yang bagus adalah setiap kabel yang ditumpuk harus dilekatkan pada palung, kita juga harus mempertimbangkan kebutuhan untuk menempatkan elemen lain, misalnya blok koneksi, di baki kabel saat mempertimbangkan masalah ventilasi. Yang tak kalah pentingnya adalah memberikan ventilasi minimal pada kabel yang diletakkan di palung. Untuk alasan ini, produsen juga harus memberikan masing-masing penampang yang berguna, yang menjamin peletakan kabel secara gratis.
Dan karena aturan yang bagus adalah setiap kabel yang ditumpuk harus dilekatkan pada palung, kita juga harus mempertimbangkan kebutuhan untuk menempatkan elemen lain, misalnya blok koneksi, di baki kabel saat mempertimbangkan masalah ventilasi.

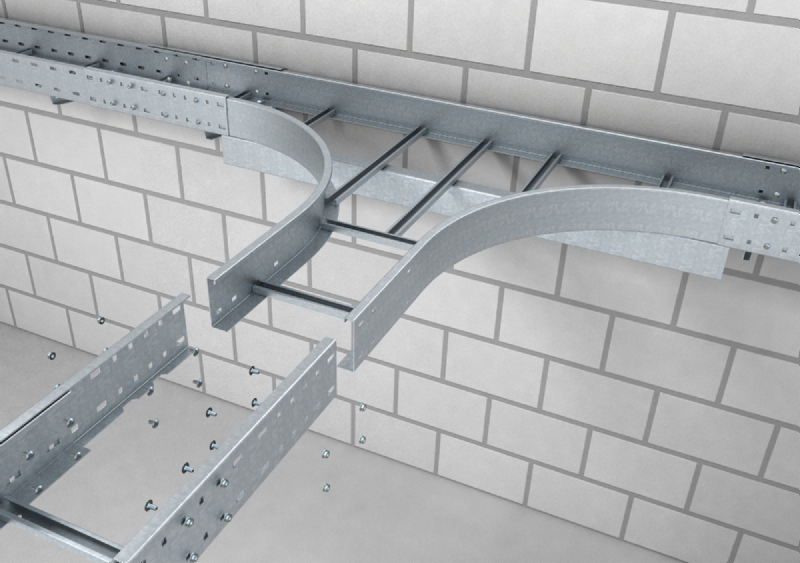

Lokasi penting lainnya pada jalur kabel adalah perubahan arah kemunculannya. Tentu saja, kita harus secara maksimal mencoba membuat rute berjalan lurus. Namun, karena arsitektur dan kebutuhan pengguna, perubahan arah tidak dapat dihindari. Jadi untuk menghilangkan kemungkinan kerusakan kabel di sana, selalu gunakan alat kelengkapan yang sesuai dengan baki kabel yang telah dipilih sebelumnya. Fitting ini harus memiliki radius putar yang lembut, tidak lebih kecil dari radius bending minimum untuk kabel listrik yang mengalir di dalamnya.
Hal ini juga layak disebut titik koneksi dari baki dan alat kelengkapan yang berurutan. Jika Anda perlu memotongnya dengan penggiling, selalu jaga perlindungan anti korosi pada tepinya (misalnya dengan cat seng) dan selesaikan dengan cara itu isolasi kabel tidak akan rusak.
Saluran kabel juga harus dibumikan dengan menghubungkannya ke elektroda bumi dan pengukuran dan penandaannya yang sesuai. Selain itu, semua palung harus dihubungkan satu sama lain dengan menggunakan konektor khusus, karena pembumian jalur kabel yang tidak tepat atau kurangnya pembumian tersebut dapat menyebabkan tegangan lebih dan kerusakan pada pemasangan itu sendiri dan perangkat yang terhubung dengannya, tidak menyebutkan bahaya kehidupan dan kesehatan manusia.
